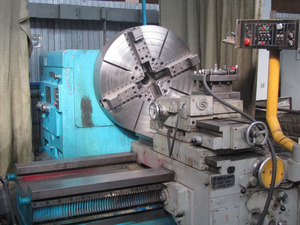

Лоботокарный станок DP-1/S2
DP-1/S2 — станок лоботокарный, производства WMW NILES, Германия, предназначен для обработки лобовых и цилиндрических поверхностей изделий из чугуна и стали, резцами из быстрорежущей стали или с пластинками из твердого сплава.
Технические характеристики станка
Точность обработки при чистовом обтачивании/по ГОСТу класс точностиIT 6 / 2-С
Высота центров над фундаментными плитами, мм 1250
Диаметр вращения над фундаментными плитами, мм 2480
Максимальный вес обрабатываемой детали при установке между центрами, кг10000
Максимальный крутящий момент на планшайбе, Нм 20000
Мощность привода / Номинальная мощность подключения, кВт45 / 55
Поперечное сечение хвостовика резцов (ШxВ), мм 50x50
Рабочее напряжение 3х300 В / 3 фазы / 50 Гц / 118 А
Напряжение в цепи управления220 В / 50 Гц
Шпиндельная бабка
Диаметр рабочего шпинделя в передней опоре, мм240
Отверстие в рабочем шпинделе, мм100
Внутренний конус 1, мм 10
Количество чисел оборотов планшайбы18
Коэффициент ряда чисел оборотов 1,28
Диапазон чисел оборотов, об/мин
— ряд чисел оборотов 13,55 – 180
— ряд чисел оборотов 24,5 – 224
— ряд чисел оборотов 35,6 – 280
— ряд чисел оборотов 47,1 – 355
— ряд чисел оборотов 5 / применяется только с планшайбой Ø 1000 мм9 – 450 / 3,55...450
Планшайба
Наружный диаметр планшайбы, мм 1000 (1250)
Минимальный диаметр зажима при наружном / внутреннем закреплении, мм 180/400 (180/400)
Максимальный диаметр зажима при наружном / внутреннем закреплении, мм 780/1000 (1030/1250)
Станина с 2-мя / 3-мя направляющими
Продольные салазки — длина станины, мм1200
Поперечные салазки, мм750
Крестовые салазки нормальные, мм450
Крестовые салазки удлиненные, мм630 / 830
Салазки подачи инструмента (резца), мм180
Диаметр вращения над станиной, мм1250
Диаметр вращения над продольными салазками с (без) копировальным щупом, мм 650 (800)
Максимальный диапазон копирования — ход поперечных салазок, мм500
Максимальный диапазон копирования — ход продольных салазок, мм800 / 1750
Механизм подач
Количество независимых от числа оборотов подач, шт18
Диапазон независимых от числа оборотов подач, мм/мин0,5...180
Количество подач, зависимых от числа оборотов подач, шт24
Общий диапазон зависимых от числа оборотов подач, мм/об
-0,0056...16
-0,0045...12,5
Ускоренный продольный и поперечный ход, мм/мин5000
Устройство для нарезания резьбы (с нормальным шагом)
— метрическая резьба, мм1...60 (48)
— дюймовая резьба, ход 24...0,5
-модульная резьба, мм0,5...20
Устройство для нарезания резьбы с большим шагом (150
— метрическая резьба, мм150
— дюймовая резьба, ход 3 / 16
— модульная резьба, мм44
